Contamos con el soporte técnico:

Mcad:

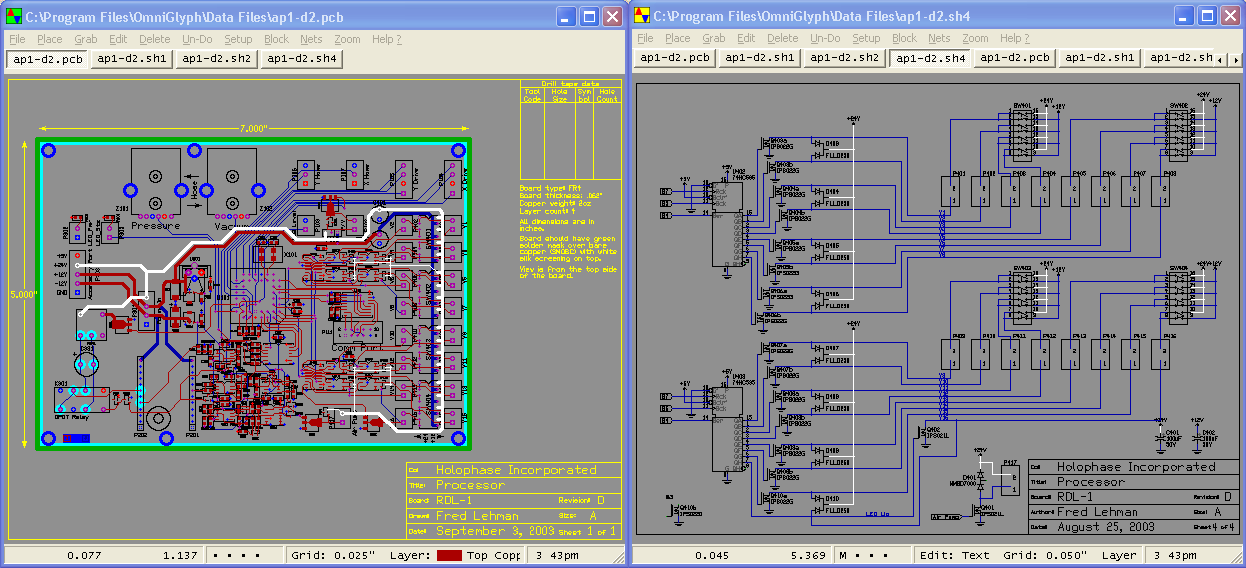

MirmiCAD es un paquete de diseño de PCB potente y fácil de usar. Se incluyen dentro de un programa limpio y simple son amplias herramientas para todos los aspectos de diseño de circuitos y la fabricación. Es un programa totalmente moderno del siglo 21, sin embargo, todavía lleva su precio original del siglo 20o.

Características principales de MirmiCAD

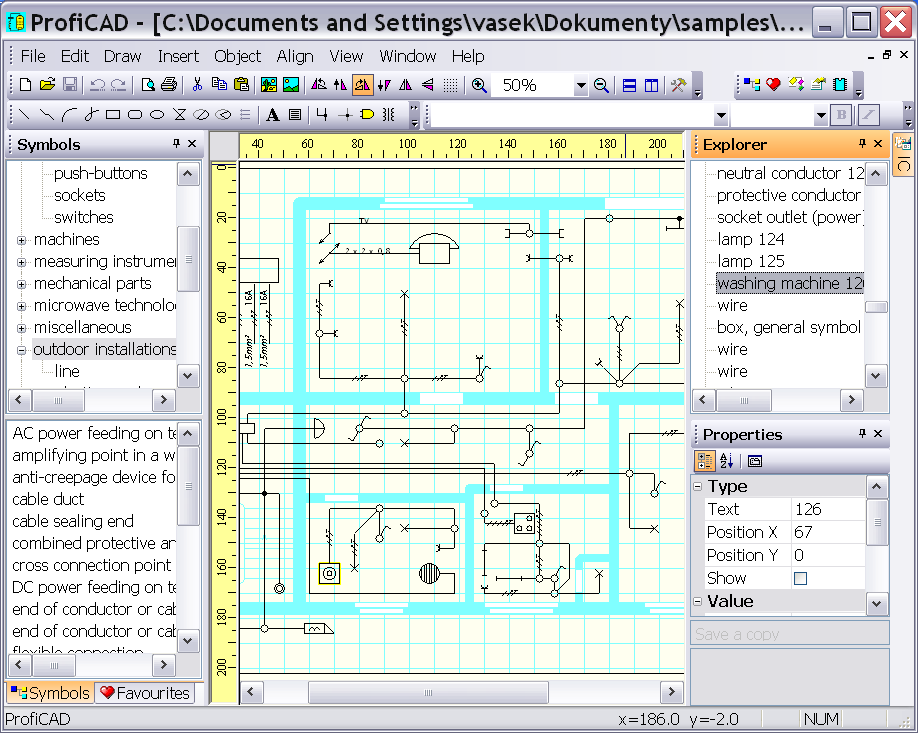

La captura de esquema
 Diseñar un esquema, sólo tiene que abrir una hoja de dibujo esquemático y empezar a colocar los componentes. Conectarlos entre sí mediante cables, autobuses y puertos de señal. Circuitos más complejos pueden requerir un esquema multi-hoja - también fácil de realizar con un conjunto de nombres de señales comunes a todas las hojas de esquemáticos.
Netlist Generación
 Después de un esquema se completa (o lo suficientemente completa), todos los datos de los componentes y la interconexión se compila y se escribe en el disco como un archivo de lista de conexiones. Esquemas de varias hojas producirán múltiples netlists que se fusionaron por el editor de PCB.
Diseño de PCB
 Aunque sorber en la lista de conexiones, CIRCAD seleccionará automáticamente los componentes de los distintos archivos de la biblioteca y alinearlos a lo largo de la parte inferior del archivo de placa. Si un componente ya existe de un ciclo de diseño anterior, sus parámetros se actualizarán para reflejar la nueva información. Los componentes deben ser colocados manualmente en los lugares deseados para cada parte individual. A RATSNEST de las interconexiones se puede utilizar para ayudar en la colocación de componentes. Aunque el enrutamiento de las pistas de señal necesarios es mejor hacerlo de forma manual, un trazador automático está disponible para ayudar con las operaciones más simples y aburridas como SMT fanout potencia / tierra.
Copper Pour
 Mientras PCB multicapa dependen de alimentación y tierra aviones continuas en las capas internas, simples tablas de dos caras deben ser cuidadosamente inundados de cobre para llenar todas las zonas no ocupadas por los cojines y las pistas de señal. CIRCAD puede inundar áreas restringidas y tiene parámetros de liquidación individuales para cada uno de los diferentes tipos de elementos.
Regla de diseño de Cheques (RDC)
 La función DRC permitirá al diseñador para verificar la exactitud de las interconexiones de un circuito y garantizar espacios adecuados entre los diversos elementos.
La fabricación de formatos de salida
 CIRCAD proporciona soporte para un número de diferentes formatos de salida de fabricación. Se utilizan los estándares de la industria RS-274D (a veces mis-etiquetados RS-274X) archivos Gerber para el envío de datos a los fabricantes de placas. Como alternativa de apoyo está disponible para otros paquetes CAD como Tango, Protel y AutoCad. Datos de montaje de PCB está disponible como lista de materiales (BOM) de salida y listas IPC-D.
PCB que producen utilizando el método de fresado
 CIRCAD puede automáticamente "esquema" su diseño con líneas, arcos y círculos que permiten moler un PCB prototipo de una lámina de cobre. El apoyo directo tanto para los MicroKinetics y las máquinas de prototipado T-Tech rápido PCB está disponible.
Bibliotecas de componentes estándar
 Bibliotecas de símbolos y componentes PCB paquete esquemáticos CIRCAD contienen todos los dispositivos estándar que se necesitan. Componentes definidos por el usuario pueden ser fácilmente construidos y se añaden a la biblioteca de piezas disponibles.

SOLID EDGE WORK

Novedades en Solid Edge ST8
Única y poderosa
ST8 Solid Edge - única y poderosa.
ST8 Solid Edge le libera para concentrarse en su diseño, no el software. Control racionalizado del modelado síncrono promueve el diseño creativo, así como un manejo intuitivo de datos 3D importadas. Nuevos patrones por tablas y la comparación de dibujo visual le permiten producir diseños precisos más rápido al tiempo que reduce los costes de desarrollo de productos.
Synchronous Technology Diseño Intención
¡Modelo de Tabla
Comparación de dibujos
SP Solid Edge para la Gestión de Diseño
.
Accesibilidad Desatado
ST8 Solid Edge - Accesibilidad de Unleashed.
Usando ST8 Solid Edge en el Microsoft Surface ™ Pro, ya no están atados a un escritorio, y tienen total libertad para crear y modificar sus productos al instante, en cualquier momento. Usted puede optimizar la capacidad de respuesta y garantizar que la satisfacción del cliente y la calidad del producto son sus principales prioridades.
Trlby Innovadora
Solid Edge en la Pro3 Microsoft Surface
Obtener el Solid Edge Mobile Viewer gratuito para Windows 8.1
Solid Edge ensayos libres y suscripciones mensuales
.
Increíble experiencia de usuario
ST8 Solid Edge - increíble experiencia de usuario.
Herramientas de aprendizaje de ST8 Solid Edge se adaptan a la persona, lo que permite una mayor productividad en un corto período de tiempo. Esto permite a las empresas de diseño que se benefician de una mayor flexibilidad de compra cuando el empleo de trabajadores temporales.
Suscripciones mensuales benefician Kimball Internacional
Entrenamiento Solid Edge
Solid Edge App Marketplace

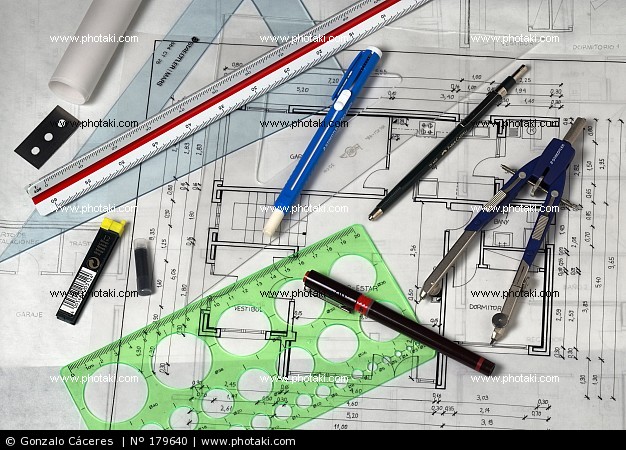

HARDWARE

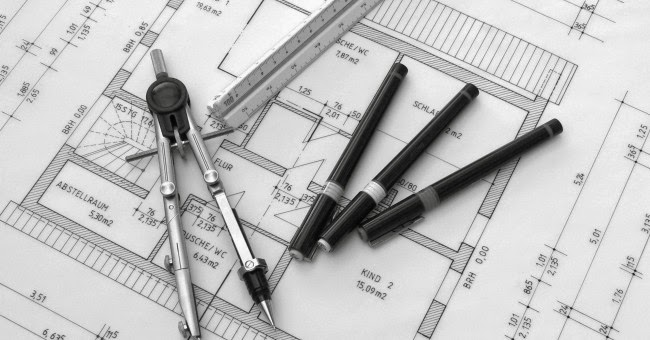

PLUMAS Y LÁPICES

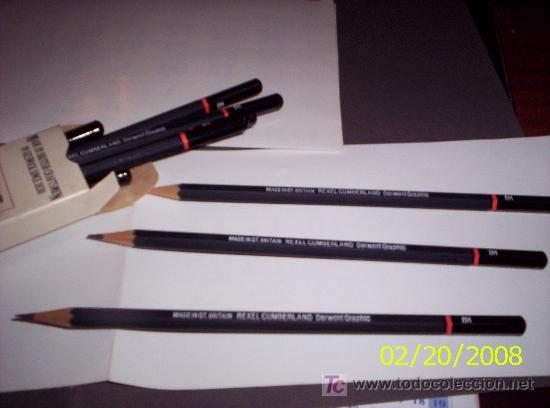

 lápiz : es un instrumento (y al mismo tiempo un material) esencial para el dibujo técnico. El lápiz corriente está formado por un cilindro de madera blanda en cuyo centro se encuentra la mina, que es una barrita compuesta de grafito y arcilla, endurecida por la acción del calor.

Según el grado de dureza los lápices se clasifican por números. Los de uso común van del 1 al 6, siendo éste último más duro. Los de fabricación especial para dibujo, tienen una gradación mayor y se distinguen por las letras H, del inglés hard = duro, B, de black = negro y F, de firm = firme. La serie H corresponde a lápices duros, entre los cuales el 8H es el de mayor dureza. Los lápices B son de consistencia blanda y muy negros; especialmente el 7B, que es el más blando y negro de la serie, por lo cual no se presta para el dibujo técnico sino para trabajos de índole artística. El lápiz es uno solo y su consistencia es intermedia entre las dos series ya mencionadas.

Para el dibujo técnico son aconsejables los lápices HB, F, H, o 2H. No obstante, con el tiempo y la experiencia, en atención a esas características ya señaladas, los dibujantes muestran mayor preferencia por algunos de ellos.

Además de los lápices de madera, existen los lapiceros semiautomáticos o portaminas. Estos se cargan con la mina del tipo deseado y se afilan con un sacapuntas especial. En la actualidad abundan variados tipos de lapiceros automáticos con minas finas de 0.3 mm, 0.5 mm y 0.7 mm. Estas minas, por ser muy delgadas, hacen innecesario el afilado de la punta.

Para el trazado de líneas es conveniente que el lápiz tenga una punta muy fina, la cual se obtiene mediante maquinas sacapuntas corriente y luego, para mantenerla, se afila frotándola sobre un trozo de lija muy fina. Si al hacer el trazado se hace girar el lápiz sobre su eje, la punta se gastará uniformemente y al mismo tiempo producirá un trazado más nítido, sin irregularidades.

ESCUADRAS:

regla y escuadra : estos instrumentos se utilizan para el trazado de rectas, perpendiculares, paralelas y oblícuas. Se hacen de madera, metal o material plástico. Estos últimos son utilizados con mayor frecuencia debido a que, por su flexibilidad, se adaptan fácilmente a la superficie donde se dibuja y a que por su transparencia permiten ver los trazos realizados con anterioridad.

La regla no es más que una banda, cuya longitud oscila entre los 10 y los 60 cm. Puede estar graduada en pulgadas o en centímetros y milímetros.

Para el trazado de paralelas existe la regla "T", formados por una regla corriente en cuyos extremos tiene un elemento transversal que le da el aspecto de una letra "T". Este elemento puede ser fijo, o mediante un tornillo ajustable, oblícuo en diversos ángulos. Para la utilización de la regla "T", se apoya el transversal en la orilla izquierda del tablero quedando sobre éste el largo de la regla. Para su movilización se utiliza la mano izquierda, mientras que con la derecha se realiza el trabajo. En caso de que el dibujante sea zurdo, se invierte el procedimiento, es decir, se apoya y moviliza la "T" con la derecha, mientras se traza con la izquierda.

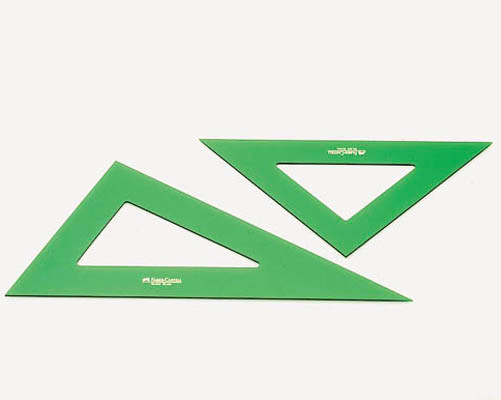

La escuadra tiene forma de triángulo rectángulo. Se distinguen dos tipos diferentes: la escuadra de 45º, o sea la escuadra propiamente dicha, en la cual os catetos del triángulo rectángulo tienen igual longitud y forman un ángulo de 45º con la hipotenusa. La escuadra de 60º, también llamada cartabón, cuyos catetos tienen longitudes diferentes y forman con la hipotenusa ángulos de 60º y 30º. Las escuadras sirven para el trazado de paralelas, perpendiculares y oblícuas.

Las escuadras se utilizan apoyándolas sobre la regla "T",pero para dibujos de pequeñas dimensiones, se emplea una escuadra como elemento de apoyo y la otra como elemento móvil.

Para el trazado correcto de curvas con radios diferentes, se utilizan las plantillas curvas, seleccionando las secciones que coincidan con la curva o con parte de ella; es decir, se traza a totalidad de la línea mediante el empalme de varias secciones. También se utilizan las cintas para curvas, consistentes en tiras metálicas que se pueden moldear hasta obtener la curva deseada para luego trazarla con el tiralíneas.

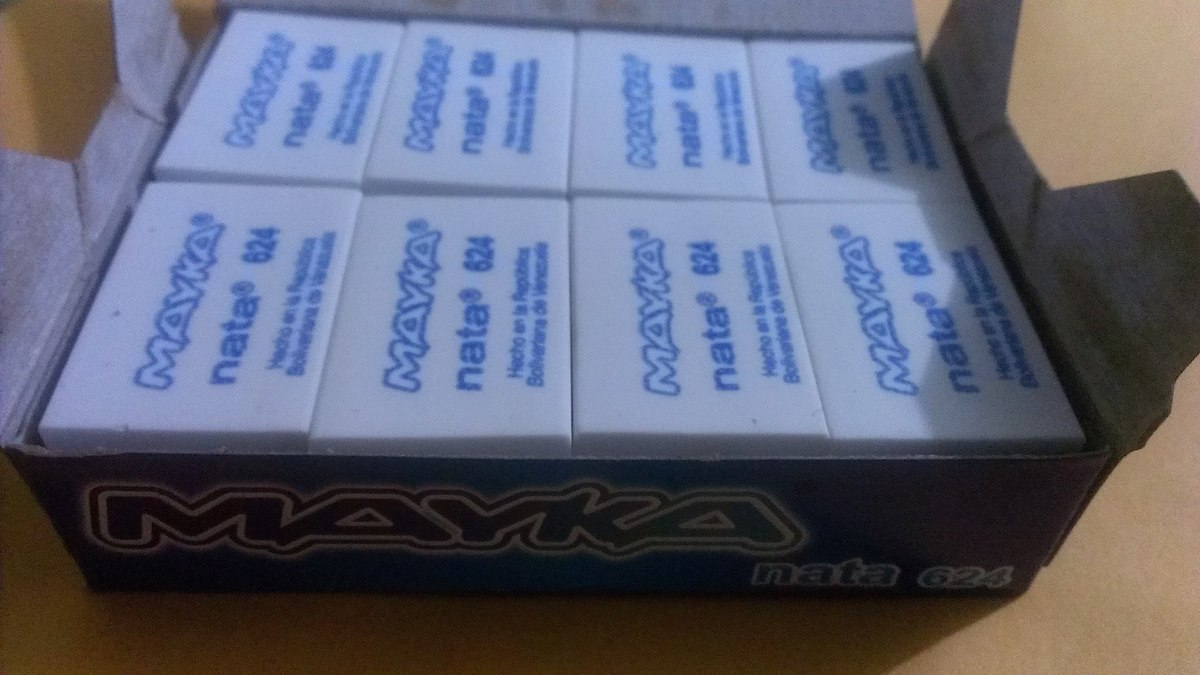

GOMA DE BORRAR

 goma de borrar : antes de entintar un dibujo es necesario realizarlo por completo a lápiz y hacer todas las correcciones necesarias, por lo cual es de gran utilidad la goma de borrar de lápiz.

Esta es una pastilla, generalmente de forma rectangular, de colores variados y de consistencia blanda y flexible. Entre las diversas sustancias que la componen, interviene el caucho, pero en nuestros días éste ha sido sustituido por el caucho sintético o por materiales plásticos. Una goma de buena calidad es blanda, no mancha el papel con su color ni produce ruido al usarla. Al frotarla suavemente, desaparecerá todo vestigio del trazo de lápiz. No es necesario borrar con fuerza, ya que el resultado será el mismo y se corre el peligro de arrugar el papel. Par borrar zonas pequeñas sin alterar los trazos adyacentes, se utiliza la plantilla para borrar.

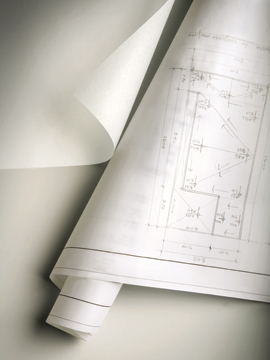

PAPEL

 papel para el dibujo : en el dibujo técnico, es indispensable la utilización de papel que sea resistente, grueso, translúcido y de superficie lisa. No debe ser absorbente para que la tinta no se "riegue" y debe soportar la goma de borrar sin que se le desprendan fibras.

El papel para dibujar se elabora principalmente a base de fibras vegetales como el algodón, cáñamo, cuerda y trapos, además de celulosa. Como acabado final, el papel es encolado para que resulte más resistente y de superficie lisa.

Aunque existen muchos tipos de papel de dibujo, podemos señalar como los principales al papel de dibujo opaco y al papel translúcido. Este ultimo es el más utilizado.

Un papel de dibujo de buena calidad se caracteriza por lo siguiente:

- En su superficie se logra un buen trazado del lápiz

- Se borra con facilidad

- Los trazos a tinta no se corren ni quedan bordes irregulares

- Al borrar, no quedan huellas

- Sobre los sitios borrados se puede trazar de nuevo sin que la tinta se corra

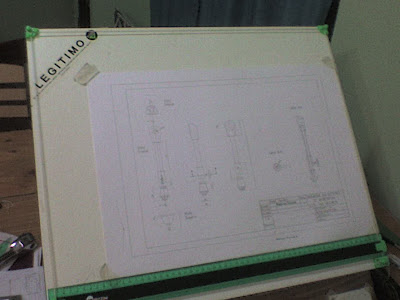

MESA PARA DIBUJAR:

Mesa Regulable en altura e inclinación .

Medidas disponibles de tablero:

• 65 x 90 cm

• 75 x 100 cm

• 80 x 120 cm

• 90x130 cm

•

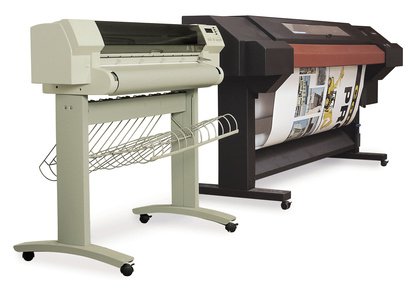

• PLOTTER:

• Un plóter es una máquina que se utiliza junto con el ordenador e imprime en forma lineal. Se utilizan en diversos campos: ciencias, ingeniería, diseño, arquitectura, etc. Muchos son monocromáticos o de 4 colores, aunque también hay de ocho y doce colores.

  Actualmente son frecuentes los de inyección, que tienen mayor facilidad para realizar dibujos no lineales y policromos, son silenciosos, más rápidos y más precisos.

  Las dimensiones de los plóteres no son uniformes. Para gráficos profesionales, se emplean plóteres de hasta 157 cm de ancho, mientras que para otros no tan complejos, son de 91 a 121 cm.

• Trazadores de plumas[editar]

  Reproducir contenido multimedia

  Plóter de etiquetas.

  Estos trazadores imprimen su salida moviendo una pluma sobre la superficie de un pedazo de papel, limitados, por tanto, en la práctica al dibujo lineal. Pueden dibujar trazos complejos pero de manera muy lenta debido al movimiento mecánico de las plumas. Estos trazadores no son adecuados para crear regiones rellenas pues necesita hacerlo repitiendo pasadas con la pluma, por lo que ésta dura poco y, además, el resultado no es muy satisfactorio. Sí puede rellenar un área dibujando una trama de líneas paralelas, paralelas cruzadas, y los distintos tipos de rayados utilizados en delineación.

  Suelen tener un tambor con diferentes plumillas para poder cambiar la anchura y el color de los trazos.

  El movimiento de la pluma se realiza mediante dos motores paso a paso: eje X y eje Y. El del eje X mueve las plumillas a lo ancho del papel, mientras que el del eje Y puede adoptar dos variaciones:

  • Mueve la plumilla verticalmente. Esto se hace en los trazadores pequeños, de tamaño A4 y similares. Son modelos de sobremesa, algunos de los cuales admiten herramientas como brocas o punteros láser para realizar trabajos en plásticos y otros materiales.
  • Mueve el papel. Es la técnica más utilizada, tanto si el papel va en rollo como si son hojas sueltas.

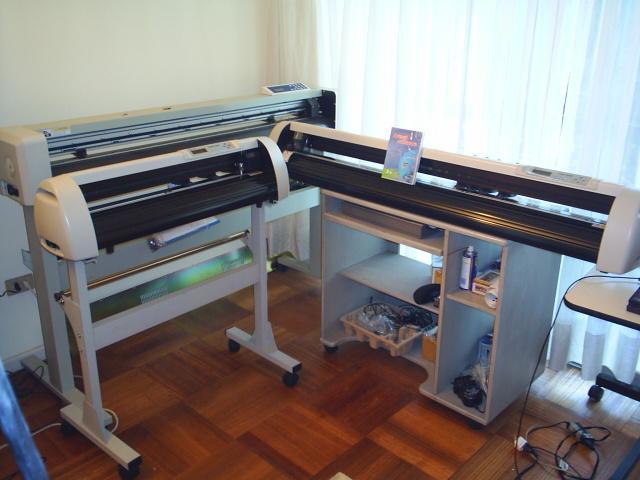

  Plóter de corte[editar]

  Un caso particular es el plóter de corte, que corta un medio adhesivo que luego se fijará a otra superficie, desde camisetas, paredes o cristales y/o carrocerías. En vez de usar plumillas para dibujar sobre una superficie, se usan cuchillas. Un cabezal con una fina cuchilla, se desplaza sobre la superficie. Generalmente se usa 'vinilo' adhesivo de diferentes colores. Para obtener formas concretas. Muy usado sobre todo en publicidad exterior.

  Papel[editar]

  Utiliza cualquier tipo de hojas.

  Control[editar]

  Actualmente los trazadores gráficos suelen ser compartidos por varios ordenadores y se controlan mediante una interfaz Ethernet o similar. Además pueden tener una entrada serie, RS232, más que nada por compatibilidad con modelos antiguos.

  Para aplicaciones especiales, también existen con interfaz GPIB, Centronics, etc.

  El dibujo se realiza mediante algún lenguaje descriptor de gráficos, como HPGL (HP), Postscript (Adobe), etc. También los hay que aceptan directamente cierto número de formatos gráficos, como JPEG, DXF, etc., de modo que simplemente hay que enviar el fichero al plóter.

  Tradicionalmente, las impresoras se orientan a la impresión de textos. Esto las hace bastante fáciles de controlar, siendo suficiente el simple envío del texto a la impresora para generar una página impresa. No ocurre lo mismo con los dibujos de los plóteres, para los que se han definidos una serie de lenguaje de descripción de página que incluyen información detallada del estilo de "dibujar una línea desde el punto A al punto B". Los dos lenguajes de control de plóteres basados en ASCII más comunes son HPGL2 de Hewlett Packard y DPML de Houston Instruments, con órdenes como "PA 3000, 2000; PD"

  Los programadores de FORTRAN o BASIC normalmente no programaban estas instrucciones directamente, sino que usaban paquetes de software tales como la librería Calcomp, o paquetes gráficos independientes de dispositivo como las librerías AGL de Hewlett-Packard o las extensiones BASIC y paquetes de alto nivel tales como DIsSPLA. Con ellas se establecían factores de escala del mundo real al dispositivo, y se traducían las instrucciones al bajo nivel de los comandos del dispositivo. En el BASIC del HP 9830 era más sencillo escribir un programa de ploteo que hoy en bobos C#.NET. Por ejemplo, para dibujar X*X, el programa sería:

  10 SCALE -1,1,1,1
  20 FOR X =-1 to 1 STEP 0.1
  30 PLOT X, X*X
  40 NEXT X
  50 PEN
  60 END
  70 SEM X =1,1


  El texto que sigue es una traducción defectuosa o incompleta. Si quieres colaborar con Wikipedia, busca el artículo original y mejora o finaliza esta traducción. Copia y pega el siguiente código en la página de discusión del autor: {{subst:Aviso mal traducido'Plóter}} ~~~~

  Los primeros trazadores (por ejemplo el Calcomp 565 de 1959) trabajaban colocando el papel sobre un rodillo que movía el papel hacia adelante y hacia atrás para el movimiento de X, mientras que la pluma se movía hacia adelante y hacia atrás en un solo brazo para el movimiento de Y. Otro método (por ejemplo el I interactivo de Computervision) unía bolígrafos a los pantógrafos de bosquejo y el conducir de las máquinas con los motores controlados por el ordenador. Esto tenía la desventaja de que el movimiento era lento y requería un espacio igual al tamaño del papel, pero podía doblar como digitalizador. Un cambio final fue la adición de una abrazadera eléctrico-controlada para sostener las plumas, que permitieron que fueran cambiadas y crean así una salida multicolor.

  En la década de los 80 los trazadores "domésticos" llegaron a ser populares para la experimentación en gráficos de ordenador. Pero su poca velocidad significaba que no eran útiles para los propósitos de impresión generales, y haciendo necesario contar con otra impresora convencional para esos trabajos. Con la popularización de las impresoras de inyección de tinta de alta resolución y de las impresoras láser, los trazadores han desaparecido del mercado.

  Los trazadores también fueron utilizados en los quioscos Crea-Tarjetas que estuvieron disponibles durante algún tiempo en los supermercados.

  Los trazadores se utilizan sobre todo en dibujo técnico y otros usos del CAD, donde tienen la ventaja de poder trabajar con tamaños de papel muy grandes, a la vez que mantienen una alta resolución. Otro uso ha sido encontrado substituyendo la pluma por un cortador, y en esta forma los trazadores se pueden encontrar en muchos ropa y la muestra hace compras.

  Un uso para los trazadores consiste en crear las imágenes táctiles para la gente visualmente perjudicada en papel termal especial.

  En muchos casos, hoy los trazadores han sido suplantados por las impresoras de inyección de tinta de gran-formato. Tales impresoras a menudo se las denomina informalmente como trazadores, aún cuando ellas no coinciden con la definición de este artículo.

•
